如何安装圆锥滚子轴承能够延长其使用寿命

字号:T|T
文章出处:网责任编辑:作者:人气:-发表时间:2013-10-25 19:45:00

  1、如何安装圆锥滚子轴承?

  圆锥滚子轴承是一种可调整游隙的轴承,一般是成组使用,安装完成后必须进行轴承轴向游隙的调整及检查:

  ①、圆锥滚子轴承是可分离的,因此可以分别安装,轴承内组件安装在轴颈上外圈安装在壳体的孔内。螺母锁紧轴承的采用背朝背配合,压盖压紧轴承的采用面朝面配合。

  ②、安装后要进行轴承轴向游隙的调整,可参考如下表所示:

  可调整游隙轴承的轴向游隙值(仅供参考)单位:mm

轴承内径

轴承宽度(直径)
系列

轴向游隙

深沟球轴承

圆锥滚子轴承

双列角接触球轴承

≤30

轻系列

0.02~0.06

0.03~0.10

0.03~0.08

轻系列、中系列

-

0.04~0.11

-

中系列、重系列

0.03~0.09

0.04~0.11

0.05~0.11

30~50

轻系列

0.03~0.09

0.04~0.11

0.05~0.10

轻系列、中系列

-

0.05~0.13

-

中系列、重系列

0.04~0.10

0.05~0.13

0.06~0.12

50~80

轻系列

0.04~0.10

0.05~0.13

0.05~0.12

轻系列、中系列

-

0.06~0.15

-

中系列、重系列

0.05~0.12

0.06~0.15

0.07~0.14

80~120

轻系列

0.05~0.12

0.06~0.15

0.06~0.15

轻系列、中系列

-

0.07~0.18

-

中系列、重系列

0.06~0.15

0.07~0.18

0.10~0.18



  另外,用计算的方法求得调整轴向游隙数值。例如:变速箱内齿轮轴两端各装一套中系列的30313圆锥滚子轴承(60×130×31)使用条件为:两轴承间中心距离L=350mm;轴的工作温度t2=60℃;环境温度t1=30℃;计算轴工作温度等于60℃时,轴的伸长数值ΔL按下经验公式计算:

  ≈0.1mm

  根据计算轴的伸长量为0.1mm。因此,在安装轴承时,必须留有大于0.1mm的轴向游隙,以满足变速箱工作时齿轮轴的轴向的伸长量。

  ③、当圆锥滚子轴承间的距离不大时,温度引起轴的伸长量不大,可以把轴承的轴向游隙调整到最小,即:0.05mm。这是只考虑轴的加工及安装误差,温度引起的轴伸长量忽略不计。

  2、圆锥滚子轴承安装后检查轴向游隙的方法

  圆锥滚子轴承安装完后,必须进行轴承轴向游隙的检查,检查方法如下:

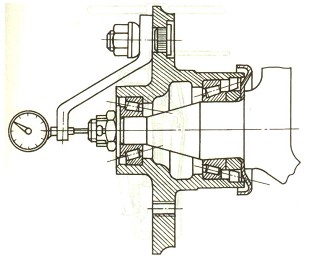

  用千分表检查圆锥滚子轴承的轴向游隙,将带有千分表的支座稳固地置于机身或壳体上,把千分表表头顶在轴的光洁表面上,向两个方向推轴,表针指示的界限偏差,即为其轴向游隙数值如图所示。

轴向游隙数值
